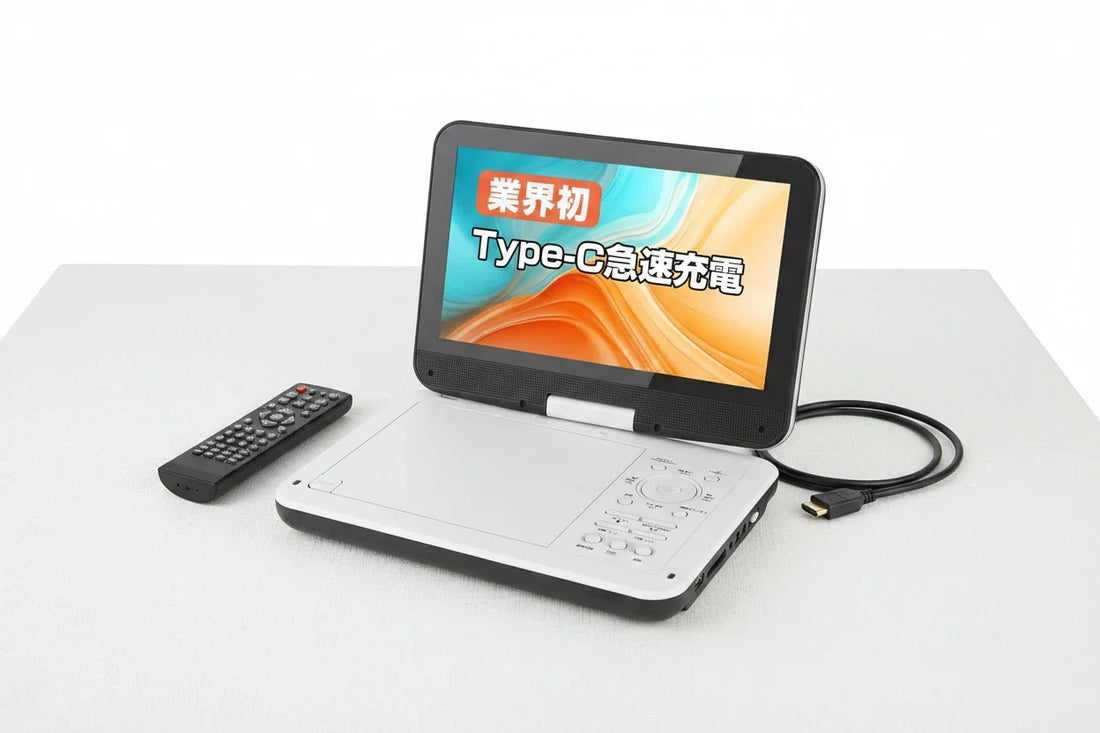

DVDプレーヤー 繋ぎ方完全ガイド｜テレビ・プロジェクター・スピーカーへの接続方法
テレビへ映したい、手持ちのスピーカーから音を出したいと思っても、ケーブルを先に買うと端子が合わないことがあります。まず両方の機器の型番と取扱説明書を確認しましょう。これから必要な機器をそろえる方は、DVDを見るために必要なものの入門ガイドで、本体画面で見る場合と外部画面で見る場合の違いを整理できます。
DVDプレーヤーの接続方法一覧
| 接続方法 | 伝える内容 | 確認する条件 |
|---|---|---|
| HDMI | 映像と音声 | プレーヤーにHDMI出力、接続先に対応入力があること |
| AV（コンポジット） | 映像と音声 | AV出力と対応するAV入力、機種に適合するケーブル |
| 3.5mmイヤホン端子 | 音声のみ | 対応ヘッドホン、または音声入力のある機器 |
| Bluetooth | 対応機器への音声送信 | プレーヤーが音声送信に対応すること。受信機能とは別 |
画質や音質は、端子名だけでなく機器の出力、接続先、ディスクにも左右されます。テレビにHDMI入力があっても、AV出力のプレーヤーをHDMIケーブルだけで接続することはできません。また、同じ形の端子でも入力と出力では役割が違います。
接続方法① HDMI出力のある機種をテレビへつなぐ
HDMI接続の前提と手順
この手順は、DVDプレーヤーにHDMI OUTがある場合の一般的な流れです。HDMI INは外部機器の信号を受け取る端子であり、DVD映像をテレビへ出す端子ではありません。
- 両方の説明書で接続条件を確認し、指定に従って配線の準備をします。
- プレーヤーのHDMI OUTとテレビのHDMI INを、対応ケーブルで接続します。
- テレビの入力を、接続したHDMI1・HDMI2などへ切り替えます。
- 機器を起動し、DVDをセットして必要に応じて再生操作を行います。
- 映像と音声の出力先、音量を確認します。
ディスクを入れただけで必ず自動再生が始まるとは限りません。タイトルメニューが表示された場合は、画面と説明書に従って操作してください。
接続方法② AV出力からテレビへつなぐ
端子形状と色を両方確認する
AV接続では一般に黄色が映像、白と赤が左右の音声です。ただし、ポータブルDVDプレーヤー側はミニプラグ形状などの場合があります。赤白黄のケーブルなら何でも合うとは考えず、付属品または機種に適合するケーブルを使います。
- プレーヤー側のAV OUTと、テレビ側のAV INを確認します。
- 説明書に従い、映像と音声の対応する端子へ接続します。
- テレビの入力を「AV」「ビデオ」など、実際に接続した入力へ切り替えます。
- DVDを再生し、映像、左右の音声、音量を確認します。
テレビの年代だけで接続可否を判断しないでください。新しいテレビでもAV入力がある場合があり、端子が別のアダプター経由になっている場合もあります。テレビの型番ごとの説明が必要です。
プロジェクターへ接続するとき
テレビと同じく、プレーヤーの出力とプロジェクターの入力を照合します。HDMI出力機同士の接続手順を、AV出力の機種へそのまま当てはめてはいけません。PD101・PD102と特定のプロジェクターがHDMIケーブル1本でつながるという案内は、本記事では行いません。
入力端子が合う場合も、受け取れる映像方式や入力切り替え、音声の出力先を確認してください。プロジェクターの内蔵スピーカーが使えるかどうかも機種と接続によって異なります。投写画面の大きさだけを先に決めるより、実際の型番で接続できることを確認するのが先です。
スピーカー・ヘッドホンへ音声を出す
有線接続
対応するイヤホン端子があれば、有線ヘッドホンなどを使える場合があります。外部スピーカーは対応する音声入力と、必要に応じてスピーカー側の電源が必要です。最初は音量を低くして確認し、接続中に本体スピーカーが消音されるかどうかも説明書で確かめましょう。
Bluetooth接続は音声送信対応を確認
Bluetoothという記載だけで、DVDの音声を無線スピーカーへ出せるとは判断できません。音声を受け取る機能と送る機能は別です。音声送信に対応する場合に限り、両方の説明書に沿ってペアリングします。ボタンの押し方や設定画面は機種ごとに異なります。
PD102とPD156の掲載仕様を根拠に、Bluetooth送信に対応すると案内することはできません。無線で聴きたい方は、購入前に送信機能と接続先への対応を確認してください。
接続前に比較したいAestiquoの機種
PD102：本体画面とAV出力を使い分ける候補
10.5インチ画面を備え、掲載端子はAV入力、AV出力、USB、SDカード、3.5mmイヤホン端子です。HDMI出力機として選ばないでください。Type-C充電の入力条件や付属品も商品情報で確認できます。DVDは最大4時間、CDは最大5時間という区別があります。
PD102の端子・電源・付属品を確認するPD156：大きめの本体画面を検討する候補
15.6インチ画面、AV入力・出力、3.5mmイヤホン端子が掲載されています。画面の1366×768という解像度は、HDMI出力の仕様ではありません。テレビ接続が必要か、本体画面だけで足りるかを決め、サイズと重量も比較しましょう。
PD156の画面・本体サイズ・AV接続を確認する両機種はBlu-rayとMP4形式のファイルに対応していません。USB端子をパソコンの映像入力として扱ったり、どの動画でも再生できると考えたりせず、対応形式を確認してください。
映らない・音が出ないときの切り分け
本体では再生できるが、テレビに映らない
出力と入力の向き、接続した端子、テレビの入力選択を照合します。ケーブルを確認する際は取扱説明書に従い、破損した配線は使わないでください。変換機器がある場合は、変換方向と給電も確認します。
映像は出るが、音が出ない
プレーヤーと接続先のミュート、音量、音声出力先を確認します。AV接続では映像だけでなく音声側の接続も見ます。Bluetoothを使う場合は、そもそも送信対応かどうかから確認してください。
本体でもディスクを再生できない
テレビとの配線を替える前に、ディスクの種類、対応形式、セット方法を確認します。録画DVDは記録方式や終了処理の条件も関係します。ディスクの手入れは説明書に従い、分解やレンズへの直接接触は避けてください。
海外のDVDや海外滞在先での接続は、リージョンと映像方式、電源条件も分けて確認します。日本のDVDを海外で再生するための確認ガイドでは、接続端子だけでは判断できない条件を整理できます。
よくある質問
PD102はHDMIケーブルでテレビへ直接つなげますか？
AV入力がある機種なら、テレビへ映像を出せますか？
テレビにHDMI入力があれば接続できますか？
本体画面で見るだけでも接続ケーブルは必要ですか？
Bluetoothスピーカーならどれでもつながりますか？
まとめ
接続方法は、人気の端子やテレビの新旧ではなく、手元の機器の出力と入力から選びます。HDMI出力機の手順とAV出力機の手順を区別し、必要な映像・音声・電源の条件を確認しましょう。購入前に型番と端子を照合することが、使えないケーブルや不要な機器を増やさないための出発点です。
